　　您當前的位置：首頁>>　產品中心>>　電液推桿系列>>　DYTZW(Ⅰ)型直式微型電液推桿

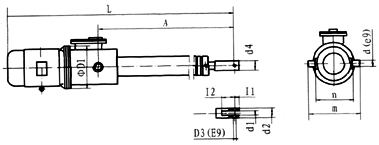

DYTZW(I)型整體直式電液推桿外形尺寸及安裝尺寸：


  ◆ DYTZ型整體直式電液推桿
◆ 平行式電液推桿
◆ 直式微型電液推桿Ⅰ
◆ 直式微型電液推桿Ⅱ
◆ 分離式電液推桿

DYTZW(I)型整體直式電液推桿技術參數（選型表）：
型號
額定輸出力
（10N）
額定速度
（mm/s）
電機型號
行程制造范圍
（mm）
行程制造范圍
（mm）
推力
拉力
推速
拉速
DYTZWi100-/100
100
70
110
140
Y801-4-0.55KW
50-600
30-100
DYTZWI300-/60
300
210
60
110
Y801-4-0.55KW
50-600
30-60
DYTZWI500-/60
500
350
60
110
Y802-4-0.75KW
50-600
30-60
DYTZWI750-/40
700
490
40
70
Y802-4-0.75KW
50-1500
30-40
注：1、上列表中所列電機的電壓等級為380V，防護等級為IP44，絕緣等級為B級。
2、超出表列的行程制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。
3、表中速度范圍為水平使用時的范圍，向上或向下使用的速度均為水平使用的二分之一。
4、表中所列的典型號及功率，知該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。
　　DYTZW(I)型整體直式電液推桿外形尺寸安裝尺寸
型號
外形尺寸
安裝尺寸
L
D1
A
l1
2
d(e9)
m
n
d1
d2
D3(E9)
d4
DYTZWi100-/100
785+s
200
350+1/2S
20
40
20
195
145
20
40
12
40
DYTZWI300-/60
820+s
200
350+1/2S
20
40
20
195
145
20
40
12
40
DYTZWI500-/60
835+s
200
350+1/2S
20
40
20
195
145
20
40
12
40
DYTZWI750-/40
860+s
250
350+1/2S
20
40
20
195
145
20
40
12
40
